TEKNİK ÖZELLİKLER
|

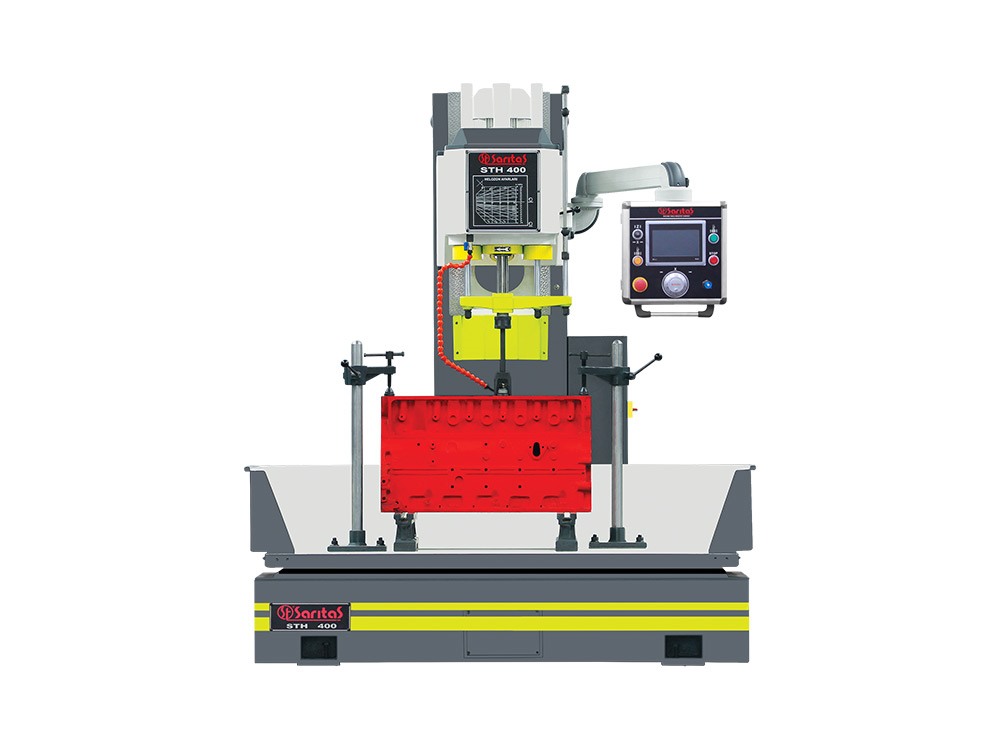

STH 400 S |
|---|
|
| Minimum honlama kapasitesi | 40 mm |
| Maksimum honlama kapasitesi | 250 mm |
| Maksimum blok yüksekliği | 700 mm |
| Maksimum honlama stroku | 400 mm |
| Minimum mil ile tabla ara mesafesi | 370 mm |
| Maksimum mil ile tabla ara mesafesi | 1140 mm |
| Mil ekseni kızak aralığı | 450 mm |
| Mil devirleri | 0÷250 rpm
|
| Mil ilerleme hızı | 0÷16 mm/1ʹ
|
| Tablanın boyuna hareketi | 1300 mm |
| Tabla ölçüleri | 600x1650 mm |
| Hidrolik motor gücü | 1,5 kw AC motor |
| Mil devir motor gücü | 2,2 kw AC motor |
| Strok motor gücü | 1,1 kw AC motor |
| Soğutma ünitesi motor gücü | 0,09 kw AC motor |
| Tabla hareket motor gücü | 0,40 kw servo motor |
Tabla seri hareket hızı | 2000 mm/1' |
| ------
|
| Tabla hareketi bilyali mil sistemli |
|
--------
| ------
|
--------
| ------
|
--------
| ------
|
--------
| ------
|
--------
| ------
|
--------
| ------
|
--------
| ------
|
--------
| ------
|
--------
| ------
|
--------
| ------
|
--------
| ------
|
--------
| ------
|
--------
| ------
|
--------
| ------
|
--------
| ------
|
--------
| ------
|
|
KOD
|
STANDART EKİPMANLAR
|
ADET / QUANTITY
|
|---|
|
STD 2011 | 7 inch dokunmatik ekran | 1 |
|
STD 2012 | PLC sistem dokunmatik ekran ve servo motor için | 1 |
|
STD 2013 | Uzaktan erişim cihazı | 1 |
|
STD 2014 | X eksen servo motor | 1 |
|
STD 2015
| X eksen el çarkı | 1 |
|
STD 2016
| Honlama kafası (Ø 65x150 mm) | 1 |
|
STD 2017
| Blok bağlama ayağı(140x590 mm) | 2 |
|
STD 2018 | Ayak bağlama pabucu | 4 |
|
STD 2019 | Seri blok bağlama aparatı | 2 |
|
STD 2020 | Hidrolik sistem | 1 |
|
STD 2021 | Aydınlatma lambası | 1 |
|
STD 2022 | Tezgah terazi ayakları | 6 |
|
STD 2023 | Kullanım kılavuzu | 1 |
| ----- |
|
|
| ----- | ----- | -------
|
| ----- | ----- | -------
|
| ----- | ----- | -------
|
| ----- | ----- | -------
|
| ----- | ----- | -------
|
| ----- | ----- | -------
|
| ----- | ----- | -------
|
| ----- | ----- | -------
|
| ----- | ----- | -------
|
| ----- | ----- | -------
|
| ----- | ----- | -------
|
| ----- | ----- | -------
|
| ----- | ----- | -------
|
| ----- | ----- | -------
|
|
KOD
|
EKSTRA EKİPMANLAR
|
ADET / QUANTITY
|
|---|
|
SR 0010 | Manuel honlama kafası (Ø 65x150 mm) | 1 |
SR 0011 | Askılı kompratör ayağı (100-200 mm) | 1 |
SR 0012 |
| 1 |
|
SR 0013 | İş bağlama aynaları | 1 |
|
SR 0014 | Sabit standart destek aparatı 30÷160 mm kapasiteli
| 1 |
|
SR 0015 | Krank ön taraf denge ağırlıkları (2 adet gereklidir) | 1 set |
|
SR 0016 | Krank arka taraf denge ağırlıkları (2 adet gereklidir) | 1 set |
-----
| ------ | ------
|
-----
| ------ | ------
|
-----
| ------ | ------
|
-----
| ------ | ------
|
-----
| ------ | ------
|
-----
| ------ | ------
|
-----
| ------ | ------
|
-----
| ------ | ------
|
|
ÖLÇÜLER
|
|
Uzunluk
|
2000 mm
|
|
Yükseklik
|
2060 mm
|
|
Genişlik
|
1500 mm
|
|
SANDIKLI ÖLÇÜLER
|
|
Uzunluk
|
2150 mm
|
|
Yükseklik
|
2200 mm
|
|
Genişlik
|
1650 mm
|
|
AĞIRLIKLAR
|
|
Sandıksız
|
1400 kg
|
|
Sandıklı
|
1500 kg
|
